土工膜是常用在水利、環(huán)保、交通和建筑等工程中的材料。它的施工方法有哪些呢？今天小編來聊一聊，下面一起看一看吧。

土工膜的施工方法主要分為鋪設(shè)前的準(zhǔn)備工作、基礎(chǔ)面的清理、鋪設(shè)、焊接、焊縫的質(zhì)量檢測(cè)以及回填等幾個(gè)關(guān)鍵步驟。

1、在鋪設(shè)土工膜之前，要確保土建工程已經(jīng)通過合格驗(yàn)收，基礎(chǔ)面也已經(jīng)按照設(shè)計(jì)要求進(jìn)行徹底清理。要去除尖石、樹根等可能損傷土工膜的雜物，基面不允許有局部凹凸。清理完成后，還要用夯錘或夯板把基礎(chǔ)面夯實(shí)，讓它是密實(shí)平整的。

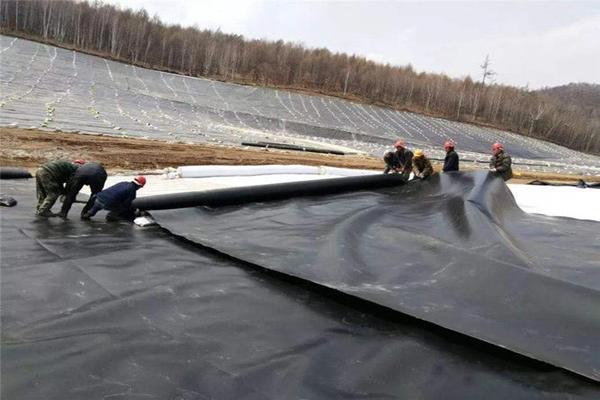

2、鋪設(shè)時(shí)要按照施工組織設(shè)計(jì)制定的施工方案進(jìn)行。鋪設(shè)前，要根據(jù)實(shí)際尺寸對(duì)土工膜進(jìn)行裁切，再逐片編號(hào)記錄在專用表格上。鋪設(shè)過程中，不僅要力求焊縫最少，還要保證質(zhì)量，盡量節(jié)約原材料。膜與膜之間的接縫搭接寬度一般不小于10厘米，焊縫排列方向要盡量平行于最大坡度，才能減少應(yīng)力集中。

3、在拐角及畸形地段，接縫長度要減短，在坡度大于1:6的斜坡上，距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。鋪設(shè)時(shí)不能產(chǎn)生人為褶皺，溫度較低時(shí)，要拉緊鋪平。鋪設(shè)完成后，要減少在膜面上行走、搬動(dòng)工具等，否則會(huì)對(duì)土工膜造成意外損傷。

4、焊接前，要對(duì)接縫處進(jìn)行徹底清理，確保無油污、灰塵和泥沙等雜物。焊接時(shí)，調(diào)節(jié)好焊接設(shè)備的壓力、溫度和速度等參數(shù)。焊縫要整齊、美觀，不能有滑焊、跳走現(xiàn)象。在遇上土工膜長度不夠時(shí)，想要長向拼接，那就要先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50厘米應(yīng)成T字型，不能十字交叉。

5、焊縫的質(zhì)量檢測(cè)也很重要，檢測(cè)方法可以采用充氣法、室內(nèi)試驗(yàn)、火花試驗(yàn)或超聲波探測(cè)法等。每個(gè)焊縫都要進(jìn)行剝離測(cè)試和剪切測(cè)試，才能確保焊縫的強(qiáng)度和穩(wěn)定性。測(cè)試得到的剝離和剪切值要滿足規(guī)定的數(shù)值，否則測(cè)試不合格，要進(jìn)行修補(bǔ)或重新焊接。

6、回填土要分層進(jìn)行，每層填土的厚度要隨填土的深度及所選壓實(shí)機(jī)械性能確定。在鋪好的膜上，可以先鋪一層土工布進(jìn)行保護(hù)，再鋪一層砂石或土壤進(jìn)行二次保護(hù)。回填時(shí)要根據(jù)設(shè)計(jì)要求及地基沉降情況，控制回填速度，避免對(duì)土工膜造成過大的壓力。

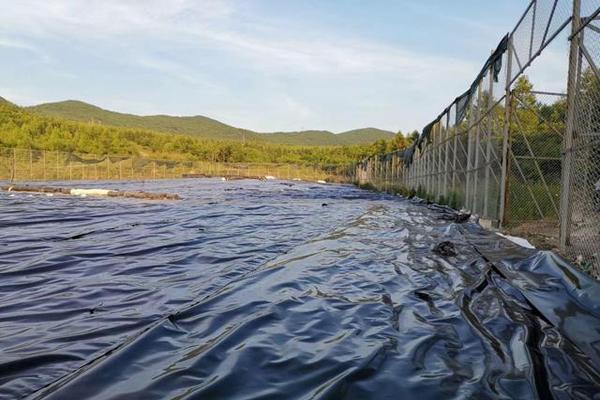

從上面可以看出，土工膜是高分子化學(xué)柔性材料，有比重小、延伸性強(qiáng)、適應(yīng)變形能力高、耐腐蝕、耐低溫、抗凍性能好等優(yōu)點(diǎn)，在防滲工程中有著重要作用。
